kinect动作捕捉初探（上）——ipi soft录屏与处理

原文：https://www.bilibili.com/read/cv3024015

（可以跳过）前面是废话：我打算写点东西。

        一开始，我在这里有个号，我觉得如果我想做一些东西，在B站上，我就放上去。我享受一种自由创作的感觉，很多人也一样，只是渐渐得发现，可以自由的时间越来越少，所以和很多up一样，开始不太关注这里。后来发现有了1000个粉丝，（也许都是僵尸粉，笑）。开玩笑，不管怎样，我很开心，至少会有人看我写的东西。

         本文图片来自于百度、youtube和软件截图

        写什么好呢？动作捕捉！这是我一直想实现的事情，所以我买了一个kinect 2。二手闲鱼，加电源适配器，成本价600，可能是现在最便宜的动捕价格了（图像分析除外），那进入正题，看看这个东西到底怎样：

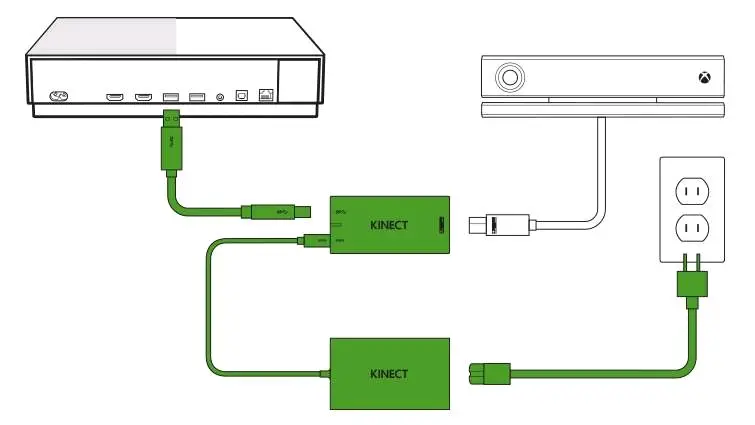

      kinect分为1代和2代，全新价格还是比较高，二手分别为200多和500多，均需一根电源适配器才可连接电脑。考虑成本还行，我选择了效果更好的kinect 2，对应系统必须为win8及以上，还需下载一个驱动，即可成功激活（注意重启）。具体方法可百度，一般没有太大问题，只要买的kinect正常。（我是不是有点水😄）

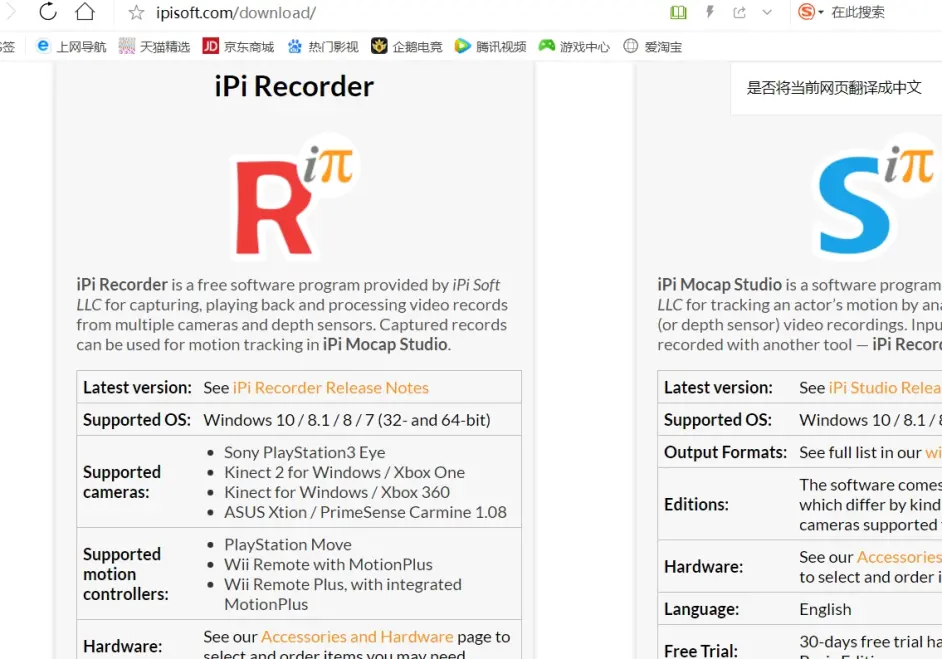

        关键问题还是软件。目前可以用于kinect动捕的软件很多，但大多需要收费。综合试验后，我选择了ipi soft，实际上这是两个软件。一个叫ipi  recorder另一个叫ipi  studio。前者免费，后者提供试用30天。下载建议官网，但需要外网，具体方法我就不说了😒。

        ipi recorder实际上是一个录像软件，其中3代和最新的4代可支持kinect 2，选好并连接kinect后，即可在软件里启动录像，但是录像前需要点击分析背景地面，这就需要有足够的地面空间，如果分析失败，那么在输出到studio中获得的图像就有可能漂到空中，这样到时候对准模型时会稍有麻烦。

        对准地面后就可以录像了，但首先必须先保持一个“T型”姿态，这是为了后面对准用的，然后开始动作录像，完事后就会获得一个彩色图像的视频文件avi。不同的彩色深度就代表人物离摄像机的距离，有了这样的深度信息，我们就可以认为获得了人物的3d数据。

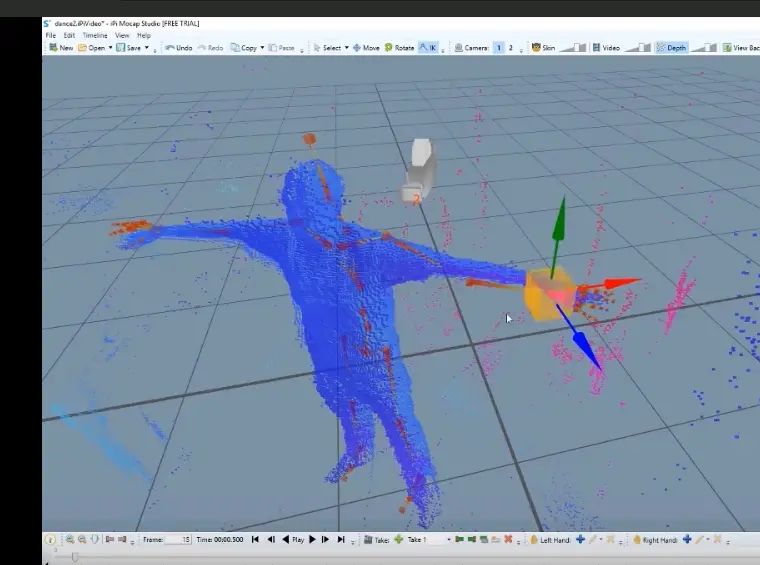

        接下来我们只要打开另一个软件ipi  studio，把之前的avi直接拖进去，它就能分析视频文件并生成人物的全息图像，不过之前先要选定一下身高。当然，如果只有一台kinect，所获得的全息点图像只是你人物正面的“浮雕”，这样当你将手或脚甩到身后时，由于捕捉不到图像，可能会出现一些错误，这些都需要后期调整。

        当你获得全息图像动画，你需要把它移到T型态的时刻，并把这个时刻的浮雕图像与ipi studio打开就有的T态人物进行“对准”（就是把他们移动到尽可能重合在一起），然后点击向前追踪，这时自带人物就会自动跟随动画了，这需要几分钟时间，结束后输出bvh或fbx即可。

        应该说，ipi分析出来的效果，还是高于我预期的，只是大范围的翻转动作不太可能捕捉，但简单的动作，似乎手k的效率更高😂。如果拥有前后两台kinect配合ipi同时录制，将获得全身图像，这样捕捉出来的效果可能更好，但这也同时需要两台电脑和前后5米左右的空间，成本也随之增加。

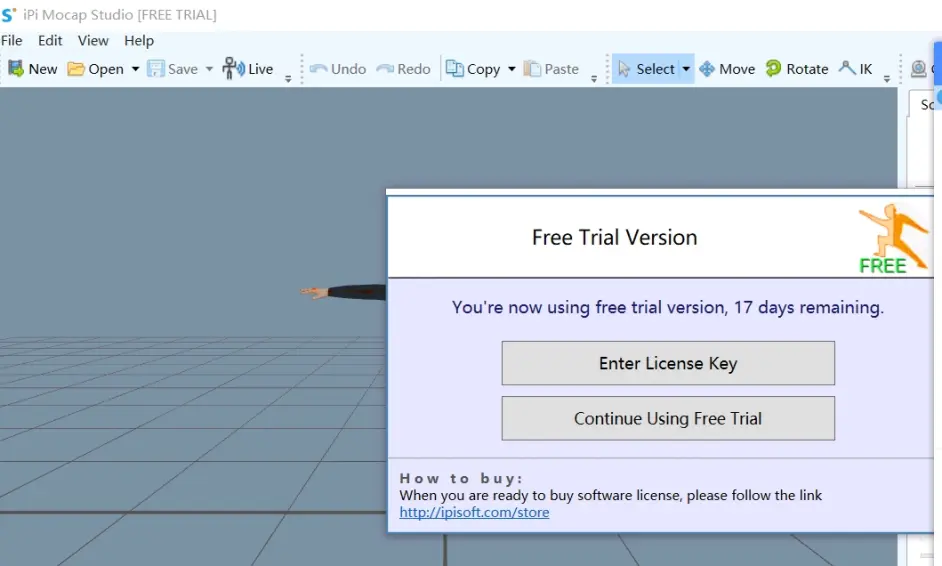

        目前ipi studio的3代和4代不太找得到破解版，咨询了一些商家，需要1000大洋。所以碍于成本，只能30天试用，试用期过，将无法输出动作文件（bvh或fbx），一个可以的办法是重装系统（😂），而且切忌不要卸载后再装软件，否则。。。你可以试下重装系统的效果了。。

kinect动作捕捉初探（下）——bvh文件的处理和应用

原文：https://www.bilibili.com/read/cv3052473?ivk_sa=1024320u

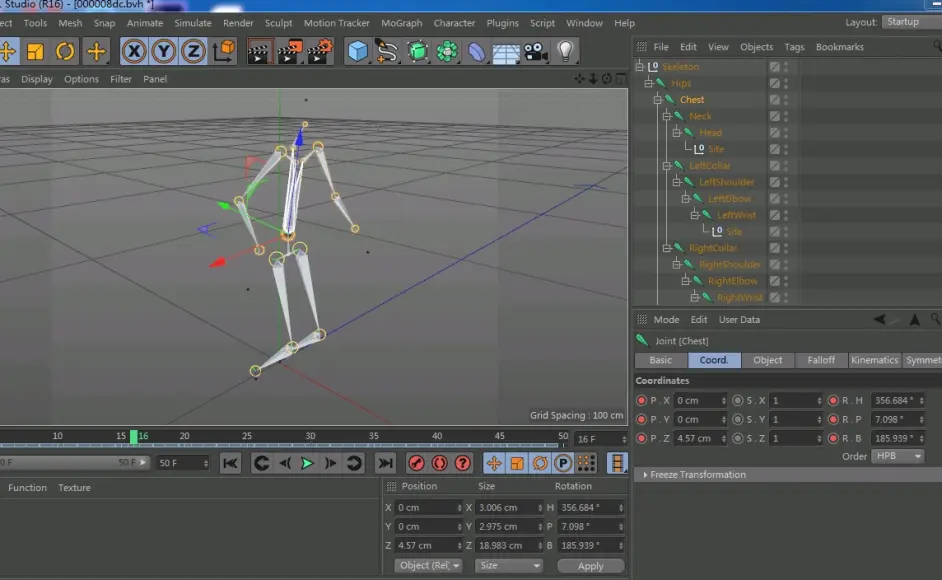

      bvh是一种动作数据文件，诸如kinect动作捕捉的数据就可以以bvh方式保存。我们可以直接把bvh导入到cinema 4D中：

        由此我们可以看到bvh的实质就是一套骨骼在各个关节三向旋转数据的关键帧，及腰部（重心）处三向位移数据的关键帧之和。简而言之，各个关节的旋转及腰部的位移可以定义一个角色动画。我们把这种定义称为fk模式，又名“芭比娃娃”模式。这是与ik模式(提线木偶）对应而言的。

        我们现在的问题在于，我们如何把所或得的bvh文件应用到我们绑好骨骼的角色模型上去，一种思路是将bvh转化为可直接应用到mmd的vmd文件，可以在bilibili搜到相关教程。但因为up更熟悉使用c4d，我们来讲如何在c4d中的应用。

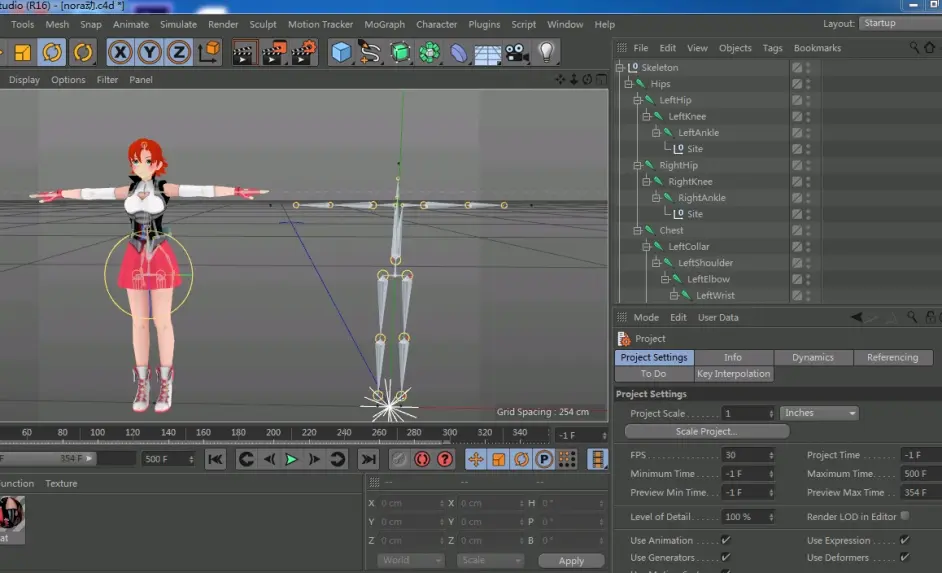

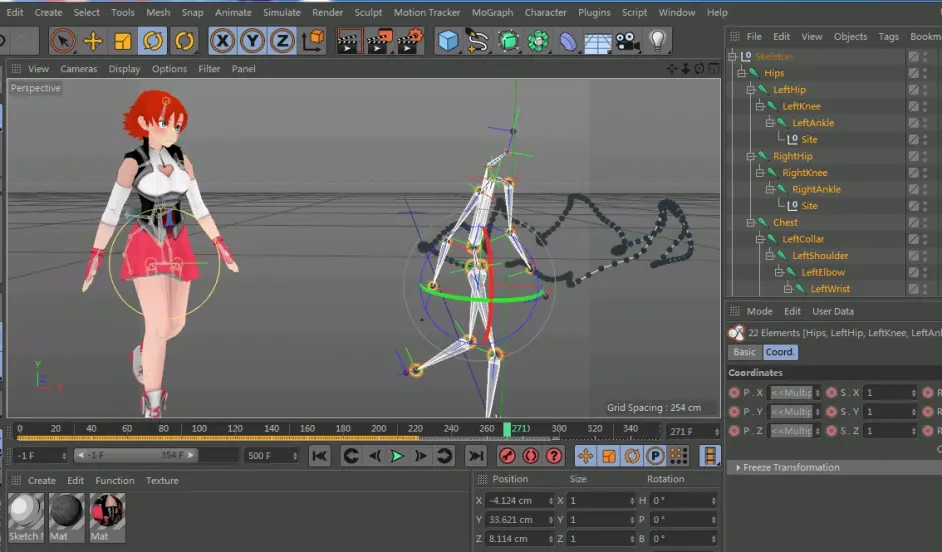

        当然首先我们要把一个角色模型直接复制到已导入bvh的c4d工程上去。这会存在一个比例问题。我们可以观察bvh骨腰部高度对比已有角色模型的腰部高度比例，然后在编辑>工程设置中修改工程整体比例，然后再复制模型：

        我们最好不要直接缩放已绑好骨骼的模型，这可能会出现一些bug，尤其在带有ik的情况下。

        接下来，我们要应用c4d中的约束标签，顾名思义，类似AE中的父子关系，它可以始两个物体做同步运动。我们在T姿态下，点中模型关节，选择标签>角色标签>约束，并在约束中点选psr约束，它就给模型关节加上了psr约束标签。

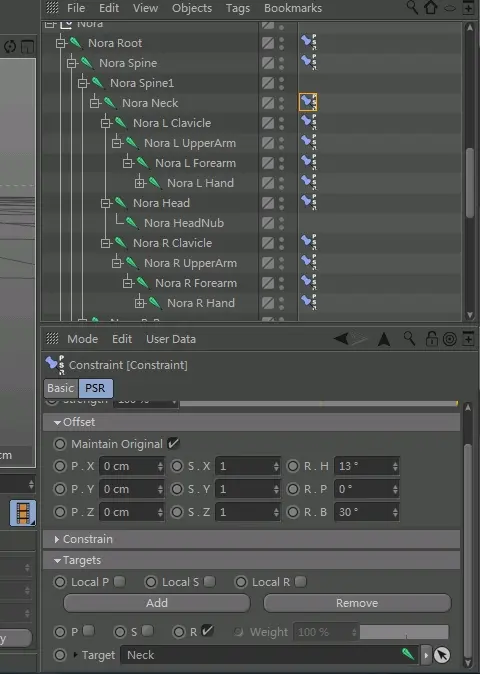

        我们在psr中勾上offset，在target中勾上R（旋转），当然腰关节需要勾上P（位移）和R（旋转），然后通过右下角的箭头点选bvh对应关节为目标。依据我们之前的fk定义，我们把主要的十几个关节一一约束到有关键帧的bvh骨骼上，并通过offset调整一些轴向和同步偏差，两套骨骼就能做同样的动作了。

         但是，假如我们有几套bvh数据，如果分别约束到模型，就需要每次一一约束关节，稍显麻烦，为简化操作。我们可以基于这样一个逻辑：先约束好一个bvh作为容器，每次需要更换新的动作数据时，将新的bvh的关键帧，直接复制给容器bvh。

        这样做的前提是两套bvh骨拥有完全一样的骨骼名称和顺序，当然，如果你是同样方法获得的数据，它肯定是一样的。然后，我们还需至少完成两个操作：1、选中bvh骨骼的所有关节。2、选中所有关节在时间线上的所有关键帧。

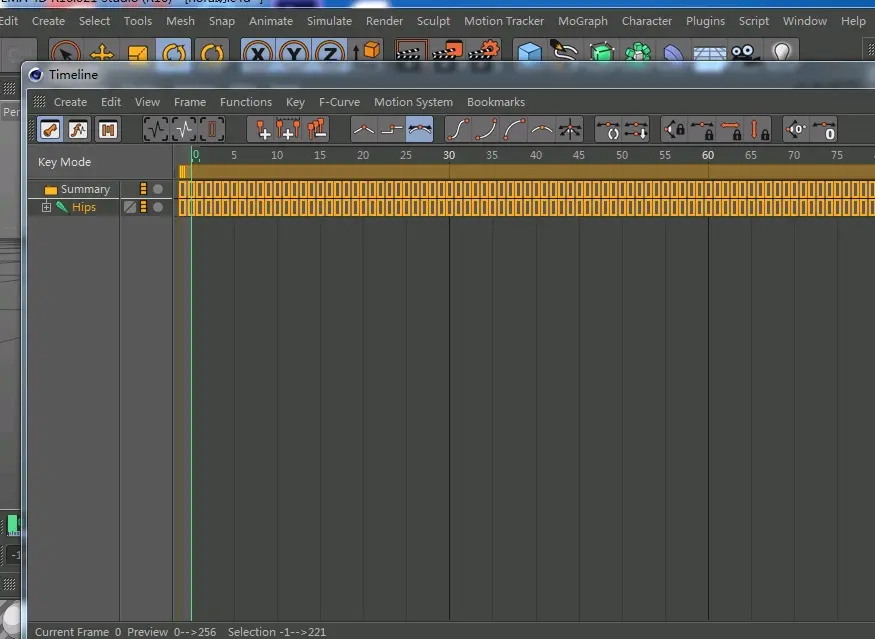

        操作1有两个方法，直接右键关节，选全部展开，点第一个关节，按住shift点最后一个关节，即可全选。或左上角选择工具矩形框选，预览界面直接框选骨骼。操作2则需要在1的前提下，时间线下的数字先调整时间线长度，然后在一排关键帧后面处，点击鼠标不动，左侧轻拉，即可拉出一段白条，选中所有关键帧。（蛋疼的操作）。

        那么在以上操作基础上，我们删除容器bvh所有关键帧，选中新bvh所有关键帧，crtl c，选中容器骨骼bvh所有关节，crtl v，即可。

        以上操作虽然我们成功把bvh动作映射到了已有模型上，并可通过复制关键帧更换动作。但这都需要依赖bvh的存在，原模型骨骼并没有任何关键帧，一旦删去bvh，模型将静止在删去的姿态。为了获得关键帧，我们需要在窗口中，打开时间线窗口，点中骨骼，功能（functions）>烘焙物体，模型骨骼将自动获得所有动作的关键帧，这时就可以把我们的模型复制到应用动画的场景中去了。

        有些时候，我们更习惯于使用带有ik及控制器的模型，以方便动画的手动调节。这时候需要先将ik控制器约束到关节。（比如手部ik约束到腕关节），然后烘焙动画，结束后删去约束，就可烘焙出ik模式的动作。这其中可能要注意些优先级的问题，可以搜索一下c4d优先级的调整，这里就不再说了。
